Starrflex-Leiterplatten – Kombination von starrer und flexibler Schaltung
Eine Starrflex-Leiterplatte kombiniert starre Leiterplattenabschnitte und flexible Leiterplattenabschnitte zu einer einzigen Schaltungsbaugruppe. Dies ermöglicht eine optimale Konfiguration, um den Anforderungen komplexer Elektronikdesigns und beengter Einbauräume gerecht zu werden.
Was ist eine Starrflex-Leiterplatte?

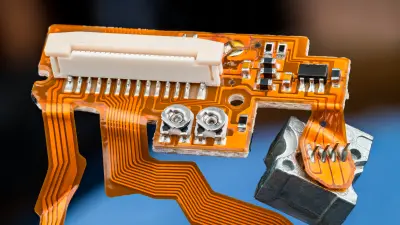

Eine Starrflex-Leiterplatte nutzt sowohl Starre- als auch Flex-Leiterplatten-Technologie, um starre und flexible Substrate in einer einzigen Leiterplatte zu integrieren. Die starren Abschnitte bieten mechanische Stabilität und einfachere Bauteilmontage. Die flexiblen Abschnitte ermöglichen dynamische Biegsamkeit und dreidimensionale Konfiguration. Starrflex kombiniert die Stärken beider Technologien in einer optimierten Hybridlösung. Diese fortschrittliche Technologie bietet eine optimale Mischung aus Flexibilität, Gewichtsreduzierung und Langlebigkeit und ist damit die ideale Lösung für moderne Elektronik, bei der es auf hohe Dichte und Zuverlässigkeit ankommt.
Eine starrflexible Leiterplatte hat folgende Hauptmerkmale:
- Kombiniert starre und flexible Leiterplattenlagen
- Ermöglicht dreidimensionale Konfiguration
- Hält dynamischen Biege- und Falzzyklen stand
- Vereinfacht komplexe Verbindungen
- Passt sich beengten Platzverhältnissen an
- Ermöglicht Bewegung zwischen Bauteilen
- Eliminiert Steckverbindungen und Kabel
Vorteile von Starrflex-Leiterplatten
Die Starrflex-Leiterplatten-Technologie bietet viele Vorteile:
Gewichtsreduzierung
Eliminiert externe Kabel und Steckverbinder mit Gewicht
Platzersparnis
Passt sich unregelmäßigen und engen Räumen durch Falten und Biegen an
Zuverlässigkeit
Weniger Verbindungen bedeuten höhere Zuverlässigkeit
Kostenreduzierung
Weniger Bauteile, dadurch reduzieren sich die Kosten
Designfreiheit
Das Starrflex-Design ermöglicht flexible Formfaktoren, die mit starren Leiterplatten nicht möglich sind
Fertigungsfreundlichkeit
Vereinfachte Montage durch weniger zu handhabende Teile
Konfigurationen von Starrflex-Leiterplatten

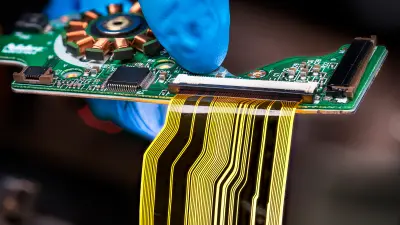

Es gibt mehrere gängige Konstruktionsansätze bei Starrflex-Leiterplatten.
Diskrete Flex-Bereiche
Getrennte starre und flexible Bereiche, verbunden durch Steckverbinder
Integrierte Flex-Bereiche
Starre und flexible Abschnitte zusammen laminiert als eine Schaltung
Mehrlagige Starrflex-Leiterplatten
Mehrere separate starre Lagen verbunden durch flexible Lagen
Starrflex-Mix
Einige Lagen durchgehend, andere diskret oder segmentiert. Die optimale Wahl hängt von Produkt, Komplexität, Platzbedarf, Flexibilitäts- und Zuverlässigkeitsanforderungen ab.
Design- und Fertigungsaspekte
Starrflex-Leiterplatten erfordern sorgfältige Überlegung bei Design und Fertigung:
- Auswahl für starre und flexible Basismaterialien
- Umgang mit Unterschieden in Dicke und Eigenschaften
- Minimierung mechanischer Spannungen an Übergängen
- Präzise Ausrichtung der Lagen und Bauteile
- Handhabung des Biegeradius in den Flex-Bereichen
- Sicherstellen der Haftung und Vermeidung von Delamination
- Zuverlässige Lötstellen auf unterschiedlichen Oberflächen
Die Erstellung eines Starrflex-Leiterplatten-Entwurfs erfordert eine spezielle Software, die 3D-Modellierung und andere fortschrittliche Funktionen ermöglicht. Der Herstellungsprozess kann zeitaufwändiger und kostspieliger sein, aber die Vorteile in Bezug auf Leistung und Zuverlässigkeit sind es oft wert.
Mit Expertise für starre und flexible Leiterplatten kann copperdot maßgeschneiderte Hybrid-Starrflex-Leiterplatten-Lösungen in hoher Qualität liefern, die auf Ihre mechanischen, elektrischen und Layout-Anforderungen zugeschnitten sind. Kontaktieren Sie uns, um Ihr Projekt zu besprechen.
Häufig gestellte Fragen zu Starrflex-Leiterplatten
Starrflex-Platinen integrieren flexible Schaltungen, um dynamisches Biegen und Falten zu ermöglichen, während starre Platinen sich nicht biegen lassen. Dies ermöglicht dreidimensionale Konfigurationen.
Während Flex-Leiterplatten nur aus flexiblen Materialien bestehen, kombinieren Starrflex-Leiterplatten starre und flexible Elemente. Dies bietet den Vorteil, dass sie sowohl mechanische Stabilität als auch Flexibilität bieten.
SMD-Bauteile werden mit speziellen Klebern angebondet. Durchkontaktierte Bauteile können auch mechanisch verankert oder geklebt werden.
FR4 wird häufig als Basismaterial in den starren Bereichen genutzt. Polyimid und klebefreies LCP sind Optionen für die flexiblen Lagen.
Starrflexible Leiterplatten ermöglichen sehr hohe Komplexität und Packungsdichte durch Verwendung der Flex-Lagen für dichte Interkonnektivität.
Die Lebensdauer einer Starrflex-Leiterplatte hängt weitgehend von den Bedingungen ab, unter denen sie betrieben wird, sowie von einem passenden Layout und dem Gesamtdesign. Richtig konstruierte Starrflex-Leiterplatten sind im Allgemeinen für ihre Haltbarkeit und lange Lebensdauer bekannt. Deshalb sind sie die ideale Lösung für hochzuverlässige Produkte mit extremen Platzverhältnissen, z. B. in der Luft- und Raumfahrt oder in medizinischen Anwendungen.
Ja, die Materialien sind in der Regel recycelbar und entsprechen den RoHS-Richtlinien.
