IPC-Klassen für unbestückte Leiterplatten verstehen

IPC (ehemals „Institute for Printed Circuits“, heute „Association Connecting Electronics Industries“) ist der weltweit anerkannte Industriestandard und die Spezifikation für die Entwicklung, Herstellung und Prüfung von elektronischen Geräten. Die Standards werden in der Automobil-, Industrie-, Medizin-, Luft- und Raumfahrt-, Unterhaltungselektronik- und anderen Branchen weitläufig angewendet und dienen als gemeinsame Sprache zwischen OEMs und Herstellern von Leiterplatten.

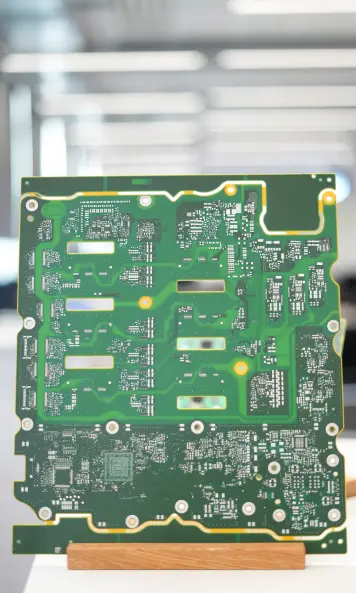

Eine IPC-Klasse ist eine Richtlinie, die auf die in den wichtigsten IPC-Standards definierte Qualitäts- und Zuverlässigkeitskategorie verweist. Sie gibt an, wie viele kosmetische und funktionale Mängel akzeptabel sind, welche Toleranzen gelten und wie viel Belastung die Leiterplatte während ihrer Lebensdauer aushalten muss. Die IPC-Standards legen allgemein fest, wie die Leiterplatte aufgebaut sein muss, wie sie bei der Herstellung aussehen sollte und wie sie nach der Inbetriebnahme funktionieren muss.

In der Praxis sind die IPC-Klassen 1, 2 und 3:

• Klasse 1 – Allgemeine Elektronikprodukte: einfache, kostengünstige Leiterplatten, bei denen gelegentliche Ausfälle tolerierbar sind (z. B. für Spielzeug, einfache Geräte).
• Klasse 2 – Spezielle Serviceprodukte: robuste Leiterplatten, die eine gute Zuverlässigkeit erfordern, aber nicht unter lebensbedrohlichen Bedingungen betrieben werden (z. B. für industrielle Steuerungen, IT, Konsum- oder gewerbliche Produkte).
• Klasse 3 – Produkte mit hoher Zuverlässigkeit: leitungsrelevante und sicherheitsrelevante Leiterplatten, bei denen Ausfallzeiten inakzeptabel sind und die Umgebung rauen Bedingungen ausgesetzt sein kann (z. B. für die Sicherheit im Automobilbereich, in der Luft- und Raumfahrt, in der Medizin oder in der Verteidigung).

Die eigenen Produkte von Bosch für die Automobilindustrie und andere anspruchsvolle Branchen sind in der Regel für hohe IPC-Klassen ausgelegt (Klasse 2 und insbesondere Klasse 3 in sicherheitskritischen Kontexten), was den langjährigen Fokus auf Zuverlässigkeit und Robustheit der Leiterplatten widerspiegelt.

Eine nützliche Methode, um die Klassen zu verstehen, ist die Frage: „Wie schlimm wäre es, wenn diese Leiterplatte ausfallen würde?“ und „Wie anspruchsvoll ist die Umgebung?“

• IPC-Klasse 1 – „Ausreichend“ für einfache Leiterplatten
  • Kürzere erwartete Lebensdauer, mehr kosmetische und kleinere strukturelle Mängel sind zulässig.
  • Geeignet für kostengünstige Unterhaltungselektronik, bei der ein Ausfall zwar störend, aber nicht gefährlich ist (z. B. für Spielzeug oder einfache Taschenlampen).

• IPC-Klasse 2 – Zuverlässige Leiterplatten für den täglichen Gebrauch
  • Strengere Grenzwerte für Mängel; PCBs müssen über die normale Lebensdauer des Produkts hinweg robust sein, jedoch nicht unbedingt unter extremen Bedingungen.
  • Typisch für Platinen in industriellen Steuergeräten, Laptops, Haushaltsgeräten, Netzwerkgeräten und vielen B2B-Elektronikgeräten.

• IPC-Klasse 3 – Hochzuverlässige Leiterplattensysteme ohne Ausfallzeiten
  • Höchste Anforderungen an Materialien, Prozesse, Inspektion und Prüfung; minimale oder keine kosmetischen Mängel toleriert, wenn sie auf strukturelle Schwächen hindeuten könnten.
  • Wird für PCBs in Sicherheitssystemen für Autos, Luft- und Raumfahrtavionik, medizinischen Lebenserhaltungssystemen, militärischen und anderen „ausfallsicheren” Anwendungen in rauen Umgebungen verwendet.

Die Wahl einer höheren Klasse erhöht den Aufwand und die Kosten für die Herstellung von Leiterplatten, reduziert jedoch das Risiko von Ausfällen im Einsatz und kostspieligen Rückrufaktionen erheblich. Aus diesem Grund setzen etablierte OEMs wie Bosch hohe IPC-Klassen für sicherheitsrelevante und langlebige Produkte ein.

Unterschiedliche IPC-Klassen bedeuten unterschiedliche Designregeln und Akzeptanzkriterien für die unbestückte Leiterplatte. Für Ingenieure hat dies direkte Auswirkungen auf Layoutbeschränkungen, Stackup und Materialauswahl sowie auf Toleranzannahmen.

Wichtige Bereiche, die von Klasse 1 bis Klasse 3 strenger werden:

• Leiterbahnbreiten und -abstände
  • Die minimal zulässige Leiterbahnbreite und der minimal zulässige Abstand können über alle Klassen hinweg ähnlich sein, aber die zulässigen Abweichungen und Fehlertoleranzen werden für Klasse 3 strenger, z. B. weniger Unterätzung, strengere Kontrolle der Leiterbahnstärke und Gleichmäßigkeit.
  • Bei Hochstrom- oder sicherheitsrelevanten Netzen (z. B. Antriebsstrang, Batteriesysteme usw.) umfassen Designs der Klasse 3 häufig größere Kupferbreiten und mehr Abstand, um thermische und elektrische Belastungen mit einer Toleranz zu bewältigen.

• Durchkontaktierungen (PTH) und Vias
  • Klasse 3 erfordert eine dickere und gleichmäßigere Trommelbeschichtung, eine strengere Kontrolle der Restring und keine Risse oder Hohlräume, die die langfristige Zuverlässigkeit unter Vibrationen und Temperaturwechseln beeinträchtigen könnten.
  • Die Grenzwerte für das Seitenverhältnis von Durchkontaktierungen sind in der Praxis effektiv strenger; sehr tiefe, schmale Durchkontaktierungen werden sorgfältig konstruiert oder durch gestapelte/Mikro-Durchkontaktierungen in HDI-Strukturen (High-Density-Interconnect) ersetzt, insbesondere in Mobilitäts-, Kommunikations- und Industriedesigns.

• Lötmaske und Oberflächenbeschaffenheit
  • Bei Klasse 3 müssen die Ausrichtung, die Abdeckung und die Dicke der Lötmaske sorgfältig kontrolliert werden, um Kriechkorrosion, dendritisches Wachstum oder andere Probleme in rauen Umgebungen zu vermeiden.
  • Oberflächenveredelungen werden eher aufgrund ihrer langfristigen Zuverlässigkeit (z. B. ENIG, ENEPIG) als aus rein kostentechnischen Gründen ausgewählt, insbesondere wenn für die unbestückte PCB Feinrasteranforderungen und wiederholte thermische Zyklen zu erwarten sind.

• Kontrollierte Impedanz und Hochgeschwindigkeits-Routing
  • Höhere Klassen erfordern strengere Impedanztoleranzen, Via-Stub-Kontrolle, Rückleitungsintegrität und Skew-Management für Hochgeschwindigkeitsschnittstellen auf der unbestückten Leiterplatte.
  • Die Anforderungen an Dokumentation und Modellierung steigen: Die Stackups werden präziser definiert, und häufig sind Teststrukturen für die Impedanz erforderlich.

• Maßtoleranzen und Verwölbung (Warp) / Verwindung (Twist)
  • Für höhere Klassen ist eine strengere Kontrolle der Gesamtabmessungen, der Bohrungspositionen und der Plattenebenheit (Verwölbung und Verwindung) erforderlich, um die Kompatibilität mit der engen Bauteilplatzierung und den nachfolgenden Fertigungsprozessen sicherzustellen.

• Materialauswahl und dielektrische Eigenschaften
  • Für Klasse 3 wird die Auswahl der Basislaminatmaterialien (z. B. FR4-Varianten, verlustarme Laminate) immer wichtiger. Eigenschaften wie Dielektrizitätskonstante (Dk), Verlustfaktor (Df) und thermische Zuverlässigkeit (Tg, Td) müssen streng kontrolliert und überprüft werden, um die Signalintegrität und langfristige Leistung sicherzustellen, insbesondere bei anspruchsvollen Anwendungen.

• Reinheitsanforderungen
  • Unbestückte Leiterplatten für Anwendungen der Klasse 2 und insbesondere der Klasse 3 unterliegen strengeren Reinheitsanforderungen, um Verunreinigungen zu vermeiden, die im Laufe der Zeit zu elektrischen Leckströmen oder Korrosion führen können. Dazu gehören ionische Reinheit und Feststoffpartikel.

Für unsere Kundinnen und Kunden bedeutet der Wechsel von Klasse 2 zu Klasse 3 in der Praxis eine frühere und engere Zusammenarbeit zwischen dem Designteam und unseren Expertinnen und Experten für unbestückte Leiterplatten hinsichtlich der Designregeln und des Lagenaufbaus, insbesondere wenn der Platz begrenzt ist und die Zuverlässigkeitsziele hoch gesteckt sind.

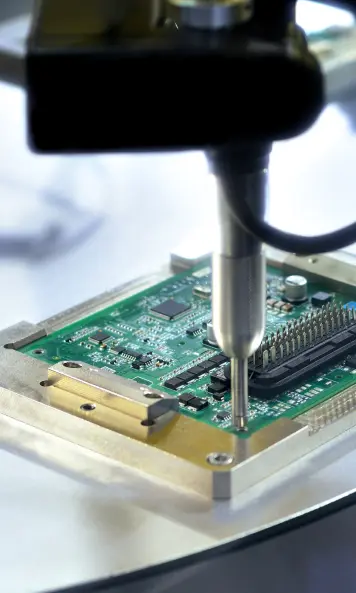

Mit copperdot können Sie das interne Design- und Fertigungs-Know-how von Bosch nutzen, um Ihre Funktions- und Lebensdaueranforderungen in pragmatische Designregeln für unbestückte Leiterplatten der Klasse 2 oder Klasse 3 umzusetzen – ohne selbst ein IPC-Experte sein zu müssen.
