Steigende Nachfrage nach flexiblen Leiterplatten: Anwendungen, Herausforderungen und Zukunftstrends
Mit der fortschreitenden technologischen Entwicklung wächst die Nachfrage nach kompakteren, leichteren und vielseitigeren elektronischen Bauteilen – und damit auch nach flexiblen Leiterplatten. Diese innovativen Schaltungsträger Verändern das Produktdesign in verschiedenen Branchen, von der Automobilindustrie bis hin zur Medizintechnik.
Flexible Leiterplatten verstehen
Flexible Leiterplatten werden aus dünnen, biegsamen Materialien – hauptsächlich Polyimid – hergestellt, wodurch sie sich an unregelmäßige Räume und dynamische Anwendungen anpassen können. Der grundlegende Aufbau besteht aus einem flexiblen kupferkaschierten Laminat mit Polyimid als Basismaterial. Die Verbindung erfolgt entweder über spezielle Klebstoffe oder – bei anspruchsvolleren Anwendungen – über klebstofffreie Techniken. Bemerkenswert ist vor allem ihre Funktionsfähigkeit trotz extremer Dünnheit: In vielen Fällen sind sie nur 60 Mikrometer dünn – das entspricht der Dicke eines menschlichen Haares.
„Mit flexiblen Leiterplatten können wir Dinge realisieren, die mit herkömmlichen starren Platinen unmöglich wären“, erklärt Martin Jovanov, Technischer Experte beim Leiterplatten-Beschaffungsservice copperdot von Bosch. „Sie sind nicht nur sehr dünn, sondern auch bemerkenswert widerstandsfähig. Selbst bei minimaler Dicke behalten sie ihre strukturelle Integrität und Leistungsfähigkeit.“

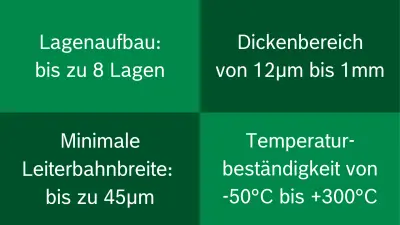

Technische Spezifikationen flexibler Leiterplatten
- Lagenaufbau: Meist 1-2 Lagen, bis zu 8 Lagen möglich (allerdings sehr fertigungsintensiv)
- Dickenbereich: Von nur 0,06 mm bis zu 1 mm in Extremfällen, typischerweise etwa 0,2 mm
- Minimale Leiterbahnbreite/-abstände: Bis zu 45 Mikrometer möglich
- Temperaturbeständigkeit: Von -50 °C bis +300 °C
- Materialien: Polyimid-Basis mit flexibler Kupferfolie, verbunden durch Klebstoff- oder klebstofffreie Techniken
Zentrale Vorteile flexibler Leiterplatten
Designflexibilität und Raumoptimierung

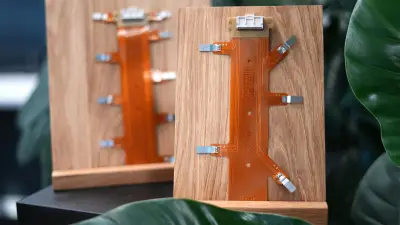

Flexible Leiterplatten lassen sich in verschiedensten Formen und Konfigurationen gestalten und brechen damit das traditionelle rechteckige Format auf. Sie können sich in mehrere Richtungen verzweigen – ideal für komplexe räumliche Anforderungen. Diese Flexibilität ermöglicht den designenden Personen eine Raumoptimierung, die mit starren Leiterplatten nicht zu erreichen wäre. Durch präzises Laserschneiden können maßgeschneiderte Formen für enge oder unregelmäßige Räume erstellt werden.
Hohe Widerstandsfähigkeit
Trotz ihres dünnen Profils zeigen flexible Leiterplatten eine beeindruckende Belastbarkeit. Jovanov merkt dazu an: „Diese Leiterplatten sind wirklich robust und widerstandsfähig. Selbst ein dünnes Exemplar lässt sich nicht von Hand zerreißen – sie halten erheblichen Belastungen stand, ohne ihre Integrität zu verlieren.“ Diese Widerstandsfähigkeit resultiert sowohl aus den Eigenschaften des Polyimids als auch aus den speziellen Fertigungsverfahren.
Temperaturbeständigkeit
Flexible Leiterplatten bewähren sich auch unter extremen Bedingungen. „Das Basismaterial hält Temperaturen bis zu 300 Grad Celsius aus“, erläutert Jovanov, „das ist deutlich mehr als bei Standard-FR4-Materialien, die üblicherweise bei 180 Grad an ihre Grenzen kommen.“ Diese hohe Temperaturbeständigkeit macht sie ideal für Anwendungen in rauen Umgebungen, wo Standard-Leiterplatten versagen würden.
Effiziente Produktion
Moderne Fertigungstechniken wie Laserschneiden und Rolle-zu-Rolle-Produktion ermöglichen eine präzise und effiziente Herstellung flexibler Leiterplatten. „Der Rolle-zu-Rolle-Produktionsprozess ist eine Besonderheit flexibler Leiterplatten“, betont Jovanov. „Anders als bei der Standard-Leiterplattenproduktion mit festen Panels können flexible Materialien kontinuierlich verarbeitet werden, wobei Materialien hinzugefügt und Bearbeitungsschritte durchgeführt werden, während das Substrat durch die Produktionslinie läuft.“
Wachsende Nachfrage in verschiedenen Branchen
1. Automobil- und Elektrofahrzeugrevolution
Die Automobilbranche, insbesondere im Bereich der Elektrofahrzeuge, verzeichnet ein großes Wachstum bei der Verwendung flexibler Leiterplatten. „In der Vergangenheit wurden flexible Leiterplatten in der Automobilbranche gar nicht eingesetzt“, bemerkt Jovanov. „Aber mit der Entwicklung von Elektrofahrzeugen ist die Nachfrage erheblich gestiegen. Sie sind besonders wichtig in Batteriemanagementsystemen, wo sie zwischen Batteriepaketen Platz finden müssen und in manchen Spezialfällen mehr als einen Meter lang sein können.“
Die Verwendung flexibler Leiterplatten im Automobilbereich stellt besondere Anforderungen, zum Beispiel:
- Hohe Vibrationsbeständigkeit
- Fähigkeit, automobile Temperaturzyklen auszuhalten
- Anforderungen an die Langzeitbeständigkeit
- Integration mit starren Leiterplatten in Hybrid-Designs
- Einhaltung von Automobilstandards
2. Medizinprodukte und Implantate
Auch die Medizintechnik treibt die Anwendungsbereiche flexibler Leiterplatten voran – von Hörgeräten, die ultraflache Schaltungen benötigen, bis hin zu implantierbaren Medizinprodukten. Die Möglichkeit, sie in extrem dünnen Profilen – teilweise nur 12 Mikrometer – herzustellen, macht sie ideal für diese sensiblen Produkte.
Wichtige Aspekte für medizinische Anwendungen sind:
- Biokompatibilitätsanforderungen
- Ultradünne Designmöglichkeiten
- Notwendigkeit der Verkapselung bei implantierbaren Geräten
- Hohe Zuverlässigkeitsanforderungen
- Sterilisierbarkeit
3. Robotik und Automation
Ein besonders spannendes Wachstumsfeld ist die Robotik. „Mit der Weiterentwicklung der Robotik werden flexible Leiterplatten überall zu finden sein“, prognostiziert Jovanov. „Überall, wo Bewegung im Spiel ist – Hände, Beine, Gelenke – werden flexible Leiterplatten benötigt, weil sie als einzige in der Lage sind, auch in Bewegung die Konnektivität aufrechtzuerhalten.“
Anwendungen in der Robotik erfordern:
- Dynamische Biegefähigkeit
- Hohe Lebensdauer bei wiederholten Bewegungen
- Integration mit Sensoren und Aktoren
- Komplexe Leitungsführung durch bewegliche Gelenke
- Widerstandsfähigkeit gegen mechanische Belastungen
4. Unterhaltungselektronik
Die Unterhaltungselektronik treibt ebenfalls innovative Technologien bei flexiblen Leiterplatten voran, insbesondere durch den Aufstieg faltbarer Smartphones und tragbarer Geräte. Diese Anwendungen erfordern Schaltungen, die wiederholtes Biegen aushalten und dabei zuverlässig funktionieren müssen.
Fertigungsherausforderungen und Lösungen
1. Materialauswahl und -handhabung
Die Arbeit mit flexiblen Leiterplatten erfordert spezielle Materialien und Handhabungsverfahren. Der Produktionsprozess beinhaltet oft Klebeverbindungsschichten und eine sorgfältige Materialauswahl basierend auf den Anforderungen der Anwendung. Einige fortschrittliche Anwendungen nutzen klebstofffreie Verbindungstechniken für verbesserte Umweltbeständigkeit.
Wichtige Materialaspekte sind:
- Basismaterialauswahl (Polyimid-Dicke und -Qualität)
- Kupferfolientyp und -dicke
- Klebstoff- vs. klebstofffreie Verbindung
- Auswahl von Deckfolie oder flexiblem Lötstopplack
- Wahl des Versteifungsmaterials
2. Design-Überlegungen
Das Design flexibler Leiterplatten erfordert besondere Aufmerksamkeit in mehreren Bereichen:
- Biegeradius und Belastungspunkte müssen sorgfältig berechnet werden
- Scharfe Winkel sollten vermieden werden
- Bohrungsplatzierungen benötigen besondere Beachtung, um Kupferablösung beim Biegen zu verhindern
- Versteifungen können in bestimmten Bereichen erforderlich sein, besonders um Steckverbinder oder Montagepunkte herum
- Kupfergewicht-Auswahl basierend auf Flexibilitätsanforderungen
- Symmetrie der Lagen bei Multilayer-Designs
3. Fortgeschrittene Fertigungsprozesse
Die Produktion flexibler Leiterplatten umfasst mehrere spezialisierte Prozesse:
- Laserschneiden für präzise Konturierung
- Rolle-zu-Rolle-Fertigungsmöglichkeiten
- Spezielle Handhabungsanforderungen während der Produktion
- Verwendung von flexiblem Lötstopplack oder Deckfolie
- Implementierung von Versteifungen in bestimmten Bereichen
- Spezielle Testverfahren
4. Qualitätskontrolle
„Bei flexiblen Leiterplatten sehen wir die meisten Probleme im Bereich Design und Produktionsübertragung“, merkt Jovanov an. „Der Produktionsprozess unterscheidet sich komplett von Standard-Leiterplatten und erfordert spezielle Methoden und Expertise.“
Qualitätskontrollmaßnahmen umfassen:
- Biegetests zur Flexibilitätsprüfung
- Elektrische Tests unter verschiedenen Biegebedingungen
- Umweltbelastungstests
- Überprüfung der Maßgenauigkeit
- Tests der Materialhaftung
- Oberflächenfinish-Inspektion
Ausblick: copperdots Vorbereitung auf die wachsende Nachfrage
Bei Bosch haben wir die zunehmende Bedeutung flexibler Leiterplatten in verschiedenen Branchen erkannt. Wir erweitern deshalb aktiv unsere Ressourcen und Fähigkeiten, um der wachsenden Nachfrage gerecht zu werden, zum Beispiel durch:
- Verstärkte Partnerschaften mit spezialisierten Herstellern, die nachgewiesene Expertise in komplexen Flex-Leiterplatten-Konfigurationen haben
- Sicherstellung, dass unser Lieferantennetzwerk Hersteller mit entsprechenden UL-Zulassungen für verschiedene Flex-Leiterplatten-Typen umfasst
- Weitere Vertiefung unserer Expertise in Design-Validierung und Qualitätssicherung speziell für flexible Schaltungen
- Vorausschauende Beobachtung aufkommender Anwendungen und Anforderungen in allen Branchen
- Erweiterung unserer technischen Fähigkeiten zur Unterstützung zunehmend komplexer Designs
- Investition in Beziehungen zu Herstellern, die sich auf fortschrittliche Flex-Leiterplatten-Fertigung spezialisiert haben
Fazit
Die Zukunft flexibler Leiterplatten ist vielversprechend, mit kontinuierlich wachsenden Anwendungen in verschiedenen Branchen. Von der nächsten Generation von Elektrofahrzeugen bis hin zur Energieversorgung fortschrittlicher Medizinprodukte werden diese vielseitigen Schaltungen zunehmend entscheidend sein für den technologischen Fortschritt. Im Rahmen unseres copperdot-Leiterplatten-Beschaffungsservice setzen wir bei Bosch uns dafür ein, dieses Wachstum mitzugestalten, indem wir sicherstellen, dass unsere Kompetezen mit den Branchenanforderungen Schritt halten.
Wenn Sie neue Anwendungen oder Technologien entwickeln, ist eine Kenntnis über die Möglichkeiten und Grenzen flexibler Leiterplatten entscheidend. Unser Team steht bereit, um Sie bei diesen Überlegungen zu unterstützen und die optimale Lösung für Ihre spezifischen Anforderungen zu finden.
Kontaktieren Sie uns noch heute, um Ihr nächstes Flex-Leiterplatten-Projekt zu besprechen! Wir helfen Ihnen gerne bei der Bewertung Ihrer Design-Anforderungen und stellen sicher, dass Ihre flexiblen Schaltungen über Jahre hinweg zuverlässig funktionieren.
